Omvandlar signalen från en PT100 sensor till en läsbar signal som kan användas tillsammans med t.ex. en mikrodator eller en Shelly Uni eller Shelly Plus expanderingsmodul.
Passar till PT100 givare med 2 eller 3 ledningar.

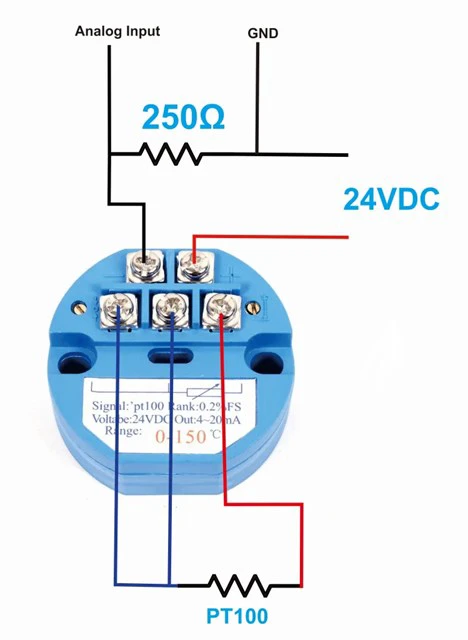

Se bild för inkoppling med ett 250Ohm motstånd som skapar en utsignal lämplig att läsa in i av en analog ingång. I Shelly UNI kan man sedan skapa en formel så den rapporterar temperaturen på ett korrekt sätt.
Utsignalen kan ändras med 2 stycken justeringsskruvar för att finkalibrera den.
Specifikation
Spänning: 24VDC
Utgång: 4 - 20mA

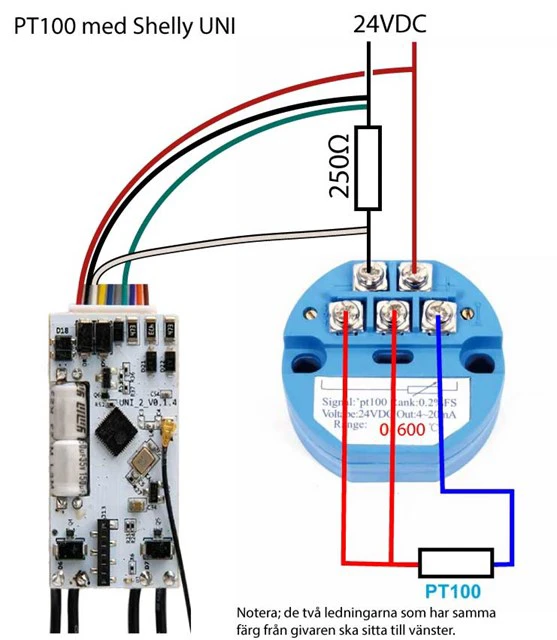

Exempel på inkoppling till Shelly UNI:
