Effektmätare och strömbrytare 3-faser

Shelly 3EM är en produkt för att styra och mäta större 3-fas laster. Effekten mäts med hjälp av klämmor som sätts runt faserna. Faserna kopplas också till enheten för att mäta spänning och fasförskjutning.

För att även kunna styra lasten kopplas utgången på enheten till en kontaktor eller ett relä. Kräver att både fas och nolla.

Enheten innehåller 3 st klämmor, som klarar att mäta upp till 120A, 27kW.

Passar perfekt för att styra t.ex. alla element i en sommarstuga.

Rättelse i manualen

I vissa manualer står det fel beskrivet vilken riktning strömtransformatorerna ska kopplas in. Pilen under strömtransformatorn ska peka från huset mot elnätet. Dvs den ska peka i motsatt riktning mot den normala strömriktningen. Se bild.

Enheten innehåller en ESP8266 och kan programmeras med valfri Arduino kompatibel programvara, tex Tasmota. Kontakt för programmering finns utan att man behöver öppna enheten.

Specifikationer

• Passar DIN-skena

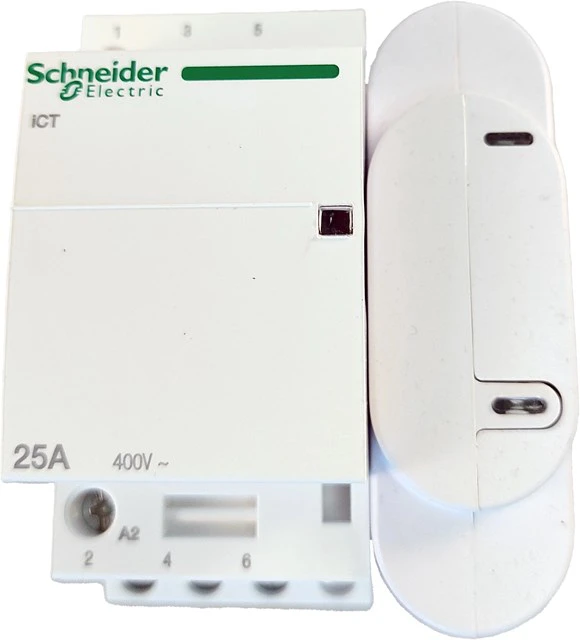

• Kontaktor: 3-faser, 400V, 3 x 25A
• Strömförsörjning (AC): 110-240V ±10%, 50/60Hz AC
• Klämmor, 3 st 120A medföljer
• Skydd: Slår av automatiskt vid höga temperaturer

Startpaket innehållande följande

Effektmätare 3-faser med styrning av kontaktorKontaktor
