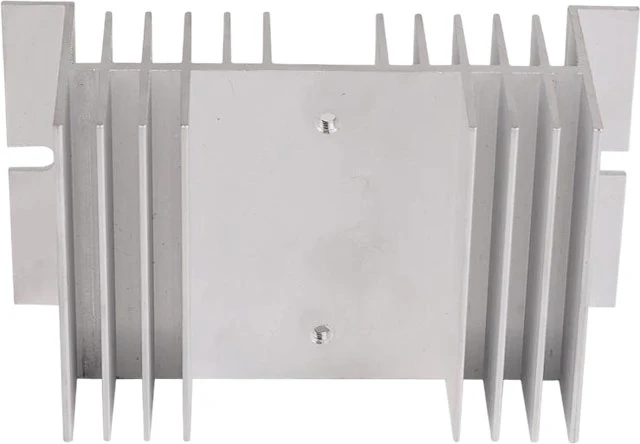

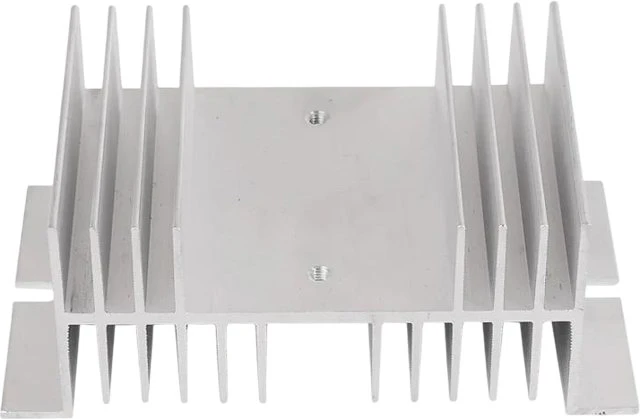

Kylfläns för SSR-relä
aluminium, W-70, 10–40 A
Aluminiumkylfläns för enfas halvledarreläer (SSR) upp till 40 A. Reläet skruvas fast på den plana ytan, flänsen passar standardmåttet på SSR-25AA/DA och kan monteras på DIN-skena med DIN-fästet.
Art.nr:
SH-SSR-FLANS
149 kr
Säker betalning
Snabb leverans
Kategorier:
Nödvändig vid laster över några ampere
Ett halvledarrelä utvecklar värme när det leder, ungefär 1–1,5 W per ampere. Vid laster över cirka 5 A räcker inte reläets egen bottenplatta för att leda bort värmen, och utan kylfläns blir reläet för varmt och går sönder i förtid. W-70-flänsen ger tillräcklig kylyta för ett 25 A-relä vid normal belastning i skåp med fri luftcirkulation.
Specifikation
- Modell: W-70, W-profil i aluminium
- Passar: enfas SSR med standardhål c/c 47 mm (SSR-25AA, SSR-25DA och liknande 10–40 A)
- Mått: 126 × 70 × 50 mm, hålavstånd 47,5 mm
- Vikt: ca 200 g
- Yta: anodiserad, silver
- Montering: reläet skruvas på flänsens plana yta, flänsen skruvas på plåt eller sätts på DIN-skena med DIN-fästet
Tips
- Lägg ett tunt lager värmeledande pasta mellan relä och fläns
- Montera flänsen med kylflänsarna vertikalt så luften kan stiga fritt
- Vid laster nära 25 A eller instängd montering, komplettera med fläkt eller välj större fläns
